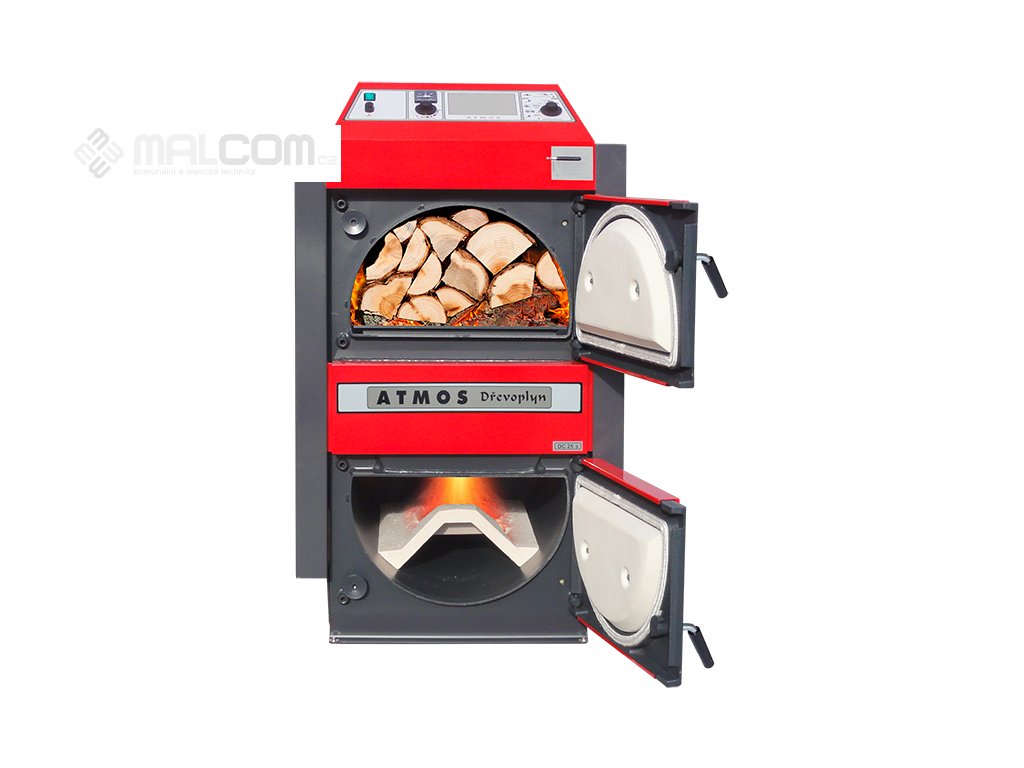

Kotel na dřevo DC40 SX
Ekologický zplynovací kotel na dřevo s odtahovým ventilátorem a chladicí smyčkou
Kategorie: | Kotle ATMOS |
---|---|
Záruka: | 1 rok |
Spalování dřeva s ekologickými zplynovacími kotli ATMOS nikdy nebylo snažší.
Spalování probíhá na principu generátorového zplynování buď s použitím odtahového ventilátoru (označení S), který odsává spaliny z kotle, nebo s použitím tlačného ventilátoru vhánějící spalovací vzduch do kotle.
Těleso kotlů se skládá z vysoce kvalitního ocelového svařence plechů o tloušťce 3 - 8 mm. Tvoří je násypka paliva se zplynovací tryskou s podélným otvorem pro průchod spalin a plynů, keramické tvarovky dohořívacího prostoru pro ideální vyhoření všech spalitelných látek s vysokou účinností při ekologicky šetrném spalování, svislý spalinový kanál se zatápěcí záklopkou ve vrchní části a odtahové hrdlo pro připojení na komín.
Výhody zplynovacích kotlů na kusové dřevo:
- spalováné velkých kusů dřeva
- velký zásobník paliva = dlouhá doba hoření
- vysoká účinnost 85 - 90 % podle typu = primární i sekundární vzduch je předehřívaný na vysokou teplotu
- ekologické spalování = kotle dle ČSN EN 303-5 třídy 4 a 5, EKODESIGN 2015/1189
- odtahový ventilátor = bezprašné vybírání popela a díky tomu je vaše kotelna bez kouře
- chladicí smyčka proti přetopení = bez rizika poškození kotle
- automatické vypnutí kotle po dohoření paliva = spalinový termostat
- pohodlné vybírání popela = velký keramický spalovací prostor pro popel ( u dřeva se vybírá jednou za týden)
- kotel bez trubkovice = snažší čištění
- malé rozměry a nízká hmotnost
- vysoká kvalita
Kotle Atmos a životní prostředí
Spalování s minimem škodlivých exhalací je dosaženo pomocí obrácenému spalování, předehřátému spalovacímu vzduchu a keramickému spalovacímu prostoru. Díky tomu mohou být kotle Atmos označené známkou Ekologicky šetrného výrobku směrnicí MŽP ČR. Kotle jsou dále dle ČSN EN 303-5 zařazené do tříd 4 a 5, a proto jsou na ně poskytované dotace ze Státního Fondu životního prostředí.
Instalace
- Zplynovací kotle na dřevo je nutné zapojit s Laddomatem 22, nebo s termoregulačním ventilem pro docílení minimální teploty vratné vody do kotle 65°C. Výstupní teplota kotle musí být trvale udržovaná v rozsahu 80 - 90°C.
- Veškeré kotle jsou dodávané v základním provedené s chladicí smyčkou proti přetopení.
- Je doporučené výrobcem instalovat kotle s akumulačními nádržemi, které snižují spotřebu paliva a zvýšují komfort vytápění.
Regulace kotlů
Vzduchová regulační klapka ovládaná regulátorem tahu (typ FR 124) poskytuje regulaci výkonu. Regulátor tahu automaticky otevírá, nebo přivírá vzduchovou klapku, na základě nastavené výstupní teploty vody (80 - 90°C). Regulátor tahu má vedle výše zmíněné funkce ještě jednu, a to zajištění kotle proti přetopení. Odtahový regulátor je dále ovládaný prostřednictvím regulačního termostatu (na základě nastavené výstupní teploty 80 - 85°C) umístěným na panelu kotle. Výrobce uvádí hodnotu teploty na regulačním termostatu o 5°C nižší, než na regulátoru tahu FR 124.
Kotle jsou vybavené spalinovým termostatem, který slouží k vypnutí odtahového ventilátoru po dohoření paliva.
Výrobce nedoporučuje stálý provoz s vypnutým odtahovým ventilátorem. I tak kotle pracují na snížený výkon do 70 % jmenovitého výkonu i bez ventilátoru.
Technické informace:
Typ kotle Atmos | DC40SX |
Výkon kotle (kW) | 40 |
Předepsaný tah komína (Pa/mbar) | 24/0,24 |
Hmotnost kotle (kg) | 368 |
Objem vody (l) | 58 |
Obsah násypky (dm3 - l) | 135 |
Délka dřeva (mm) | 530 |
Spotřeba na topnou sezónu průměr (prost. metry) | 40 |
Předepsané palivo (preferované) | Suché dřevo o výhřevnosti 15 - 18 MJ/kg, průměr 80 - 150 mm a vlhosti 12 - 20 % |
Minimální teplota vratné vody | 65° |
Účinnost (%) | 88, 9 % |
Teplota spalin při jmenovitém výkonu (°C) | 185 |
Třída kotle dle ČSN EN 303-5 | 5 |
Třída energetické účinnosti | A+ |
EKODESIGN | ano |
Dotované kotle | ano |
Legenda k nákresu kotlů na dřevo
1. | Těleso kotle | 24. | Regulační termostat ventilátoru (kotlový) | A | 1260 |
2. | Plnicí dvířka | 25. | Výplň dvířek - Sibral | B | 959 |
3. | Popelníková dvířka | 26. | Těsnění dvířek - šňůra 18 x 18 | C | 678 (šířka kotle po demontáži bočních kapot je 555 mm) |
4. | Odtahový ventilátor (S) | 29. | Kondenzátor odtahového ventilátoru | D | 950 |
5. | Žáruvzdorná tvarovka - tryska | 33. | Brzdič do kouřového kanálu (DC22SX, DC30SX, DC40SX, DC32GS, DC40GS, DC70S, DC40SE, DC50SE, DC75SE) | E | 150 (152) |
6. | Ovládací panel | 35. | Spalinový termostat | F | 69 |
7. | Bezpečnostní termostat | 36. | Bezpečnostní termostat (pozor při přetopení nutno zamáčknout) | G | 185 |
8. | Regulační záklopka | 37. | Brzdič - pod střechou (jen u DC30SX, DC40SX, DC50S, DC75SE) | H | 1008 |
9. | Žáruvzdorná tvarovka - u typu GS - bok topeniště | 39. | Brzdič spalin podél kulového prostoru (DC18S) | CH | 256 |
10. 212 | Žáruvzdorná tvarovka - u typu GS - kulový prostor L+P - (keramická střecha DCxxS) | 42. | Regulace primárního vzduchu | I | 256 |
11. | Těsnění - trysky | 43. | Regulace vzduchu | J | 6/4" |
12. | Žáruvzdorná tvarovka - půlměsíc | K | hrdlo kouřovodu | ||
13. | Zatápěcí záklopka | L | výstup vody z kotle | ||
14. | Žáruvzdorná tvarovka - u typu GS - zadní čelo kulového prostoru | M | vstup vody do kotle | ||
15. | Víko čisticí | N | nátrubek pro napouštěcí kohout | ||
17. | Táhlo zatápěcí záklopky | P | nátrubek pro čidlo ventilu ovládajícího chladicí smyčku (TS 131, STS 20) | ||
18. | Teploměr | ||||
19. | Clona rámečku | ||||
20. | Vypínač s kontrolkou | ||||
22. | Regulátor tahu - Honeywell FR 124 | ||||
23. | Chladicí smyčka proti přetopení |
