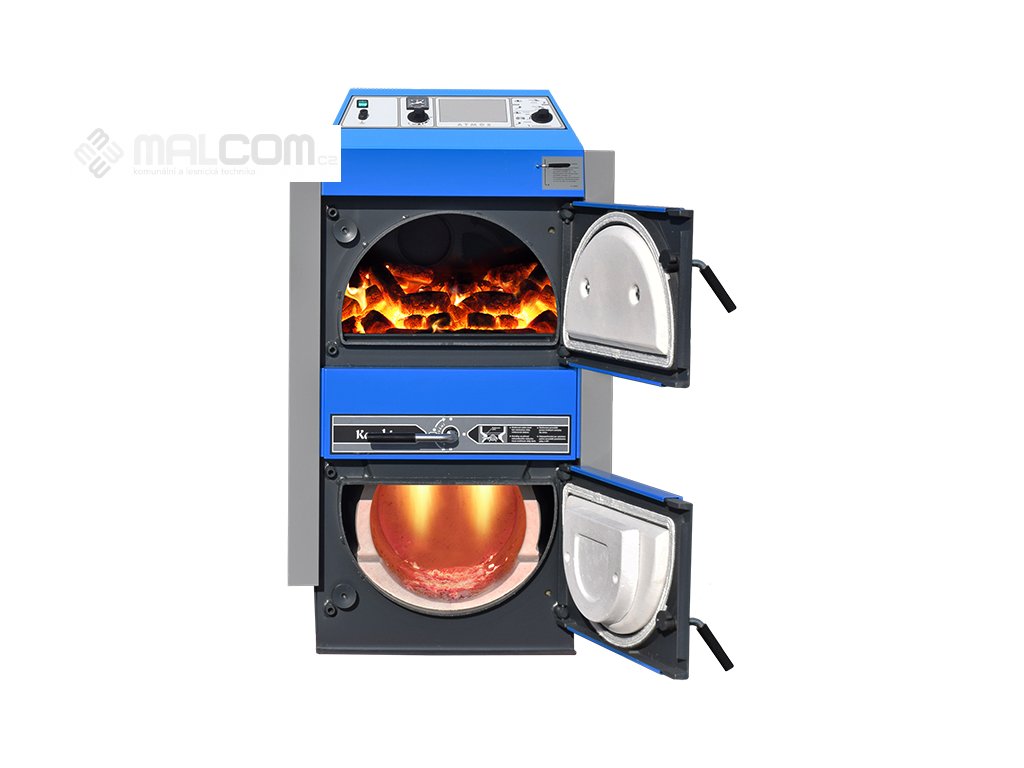

Kotel na hnědé uhlí a dřevo C18S
Zplynovací kotel na hnědé uhlí (dřevo)
Kategorie: | Kotle ATMOS |
---|---|
Záruka: | 1 rok |
Zplynovací kotle na hnědé uhlí a dřevo pro chladné zimy
Zplynovací kotle na hnědé uhlí pracují na principu generátorového zplynování s použitím odtahového ventilátoru (S), který odsává spaliny z kotle. Dřevo je využívané jako náhradní palivo na zátop.

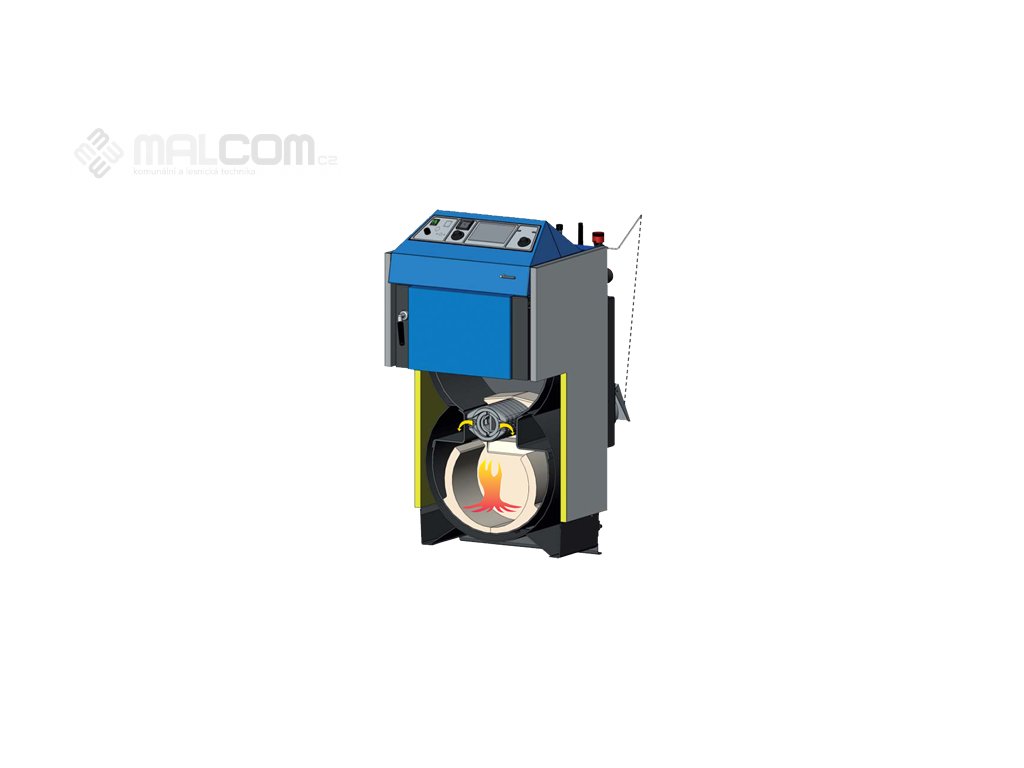

Těleso kotlů se skládá z vysoce kvalitního ocelového svařence plechů o tloušťce 3 - 6 mm.Tvoří je dvě nad sebou posazané komory. Vrchní slouží jako zásobní paliva, spodní jako spalovací komora a popelník. Patentovaný otočný rošt, uložený mezi komorami, umožňuje zplynování paliva a snadné ostraňování popela. Svislý spalinový kanál se zatápěcí záklopkou ve vrchní části obsahuje odtahové hrdlo pro připojení na komín.
Výhody zplynovacích kotlů na kusové dřevo:
- možnost spalovat kvalitně hnědé uhlí a dřeva jako náhradního paliva
- velký zásobník paliva = dlouhá doba hoření
- vysoká účinnost 81- 88 % podle typu = primární i sekundární vzduch je předehřívaný na vysokou teplotu
- ekologické spalování = kotle dle ČSN EN 303-5 třídy 4 a 5, EKODESIGN 2015/1189
- odtahový ventilátor = bezprašné vybírání popela a díky tomu je vaše kotelna bez kouře
- chladicí smyčka proti přetopení = bez rizika poškození kotle
- automatické vypnutí kotle po dohoření paliva = spalinový termostat
- pohodlné vybírání popela = velký keramický spalovací prostor pro popel ( u dřeva se vybírá jednou za týden, u uhlí jednou denně)
- kotel bez trubkovice = snažší čištění
- malé rozměry a nízká hmotnost
- vysoká kvalita
Instalace
- Zplynovací kotle na uhlí je nutné zapojit s Laddomatem 22, nebo s termoregulačním ventilem pro docílení minimální teploty vratné vody do kotle 65°C. Výstupní teplota kotle musí být trvale udržovaná v rozsahu 80 - 90°C.
- Veškeré kotle jsou dodávané v základním provedení s chladicí smyčkou proti přetopení.
- Je doporučené výrobcem instalovat kotle s akumulačními nádržemi, které snižují spotřebu paliva a zvýšují komfort vytápění.
Regulace kotlů
Elektromechanická regulace výkonu pomocí klapky ovládané regulátorem tahu (typ FR 124) poskytuje regulaci výkonu. Regulátor tahu automaticky otevírá, nebo přivírá vzduchovou klapku, na základě nastavené výstupní teploty vody (80 - 90°C). Regulátor tahu má vedle výše zmíněné funkce ještě jednu, a to zajištění kotle proti přetopení. Odtahový regulátor je dále ovládaný prostřednictvím regulačního termostatu (na základě nastavené výstupní teploty 80 - 85°C) umístěným na panelu kotle. Výrobce uvádí hodnotu teploty na regulačním termostatu o 5°C nižší, než na regulátoru tahu FR 124.
Kotle jsou vybavené spalinovým termostatem, který slouží k vypnutí odtahového ventilátoru po dohoření paliva.
Výrobce nedoporučuje stálý provoz s vypnutým odtahovým ventilátorem. I tak kotle pracují na snížený výkon do 70 % jmenovitého výkonu i bez ventilátoru.
Technické informace:
Typ kotle Atmos | C18S |
Výkon kotle (kW) | 20 |
Předepsaný tah komína (Pa/mbar) | 20/0,20 |
Hmotnost kotle (kg) | 295 |
Objem vody (l) | 45 |
Obsah násypky (dm3 - l) | 60 |
Elektrický příkon (W) | 50 |
Připojovací napětí(V/HZ) | 230/50 |
Předepsané palivo (preferované) | Hnědé uhlí ořech 1 o výhřevnosti 17 - 20 MJ/kg-1 |
Náhradní palivo (zátop) |
Suché dřevo o výhřevnosti 15 - 18 MJ/kg-1, průměr 80 - 120 mm a o vlhkosti 12 - 20 % |
Maximální délka dřeva (mm) |
330 |
Minimální teplota vratné vody při provozu | 65° |
Teplota spalin při jmenovitém výkonu (°C) | 169 |
Třída kotle dle ČSN EN 303-5 | 5 |
Třída energetické účinnosti | C |
EKODESIGN | ano |
Legenda k nákresu kotlů na dřevo
1. | Těleso kotle | 28. | Brzdič (C50S) |
2. | Plnicí dvířka | 30. | Spalinový termostat |
3. | Popelníková dvířka | 31. | Kondenzátor pro odtahový ventilátor 1μF |
4. | Odtahový ventilátor (S) | 32. | Chladicí smyčka proti přetopení |
5. | Žáruvzdorná tvarovka - kostka zadní | 33. | Regulace primárního vzduchu |
6. | Ovládací panel | 34. | Regulace sekundárního vzduchu |
7. | Bezpečnostní termostat | 36. | Bezpečnostní termostat (pozor při přetopení nutno zamáčknout) |
8. | Regulační záklopka | 37. | Brzdič - pod střechou (jen u DC30SX, DC40SX, DC50S, DC75SE) |
9. | Rošt | 39. | Brzdič spalin podél kulového prostoru (DC18S) |
10. | Žáruvzdorná tvarovka -kulový prostor | 42. | Regulace primárního vzduchu |
11 | Roštová trubka | 43. | Regulace vzduchu |
12. | Žáruvzdorná tvarovka - půlměsíc | K | hrdlo kouřovodu |
13. | Zatápěcí záklopka | L | výstup vody z kotle |
14. | Žáruvzdorná tvarovka - zadní čelo kulového prostoru | M | vstup vody do kotle |
15. | Víko čisticí | N | nátrubek pro napouštěcí kohout |
16. | Roštovací páka | P | nátrubek pro čidlo ventilu ovládajícího chladicí smyčku (TS 131, STS 20) |
17. | Táhlo zatápěcí záklopky | A | 1185 |
18. | Teploměr | B | 758 |
19. | Clona rámečku | C | 675 (šířka kotle po demontáži bočních kapot je 555 mm) |
20. | Clona rámečku | D | 874 |
21. | Trubkový výměník - trubkovice (C25ST, C32ST, C50S) | E | 150/152 |
22. | Regulátor tahu - Honeywell FR 124 | F | 65 |
23. | Žáruvzdorná tvarovka | G | 210 |
24. | Regulační termostat ventilátoru (kotlový) | H | 933 |
25. | Výplň dvířek - Sibral slabý (32 mm) | CH | 212 |
26. | Těsnění dvířek - šňůra 18 x 18 | I | 212 |
27. | Clona topeniště - zadní | j | 6/4" |
